| 簡要說明 | |
|---|---|
|
檔案：
\examples\Processing\Compression\JPEG\mE5-MA-VCL\Operator_JPEG_Encoder_Gray\Single\JPEG_Gray.vad |
 |
|
預設平台： mE5-MA-VCL |
|
|
短說明 一個簡單的範例，展示了如何在 mE5-MA-VCL 平台上使用已過時的 JPEG_Encoder_Gray 算子。 |
|
在此範例中，我們展示了如何在 mE5-MA-VCL 平台上使用已過時的 JPEG_Encoder_Gray 算子。 對於 microEnable5 和 6 平台，也提供較新的 "BasicDesignJPEG" 算子。請參閱範例 以及 JPEG_Encoder 的算子參考以了解詳細資訊。

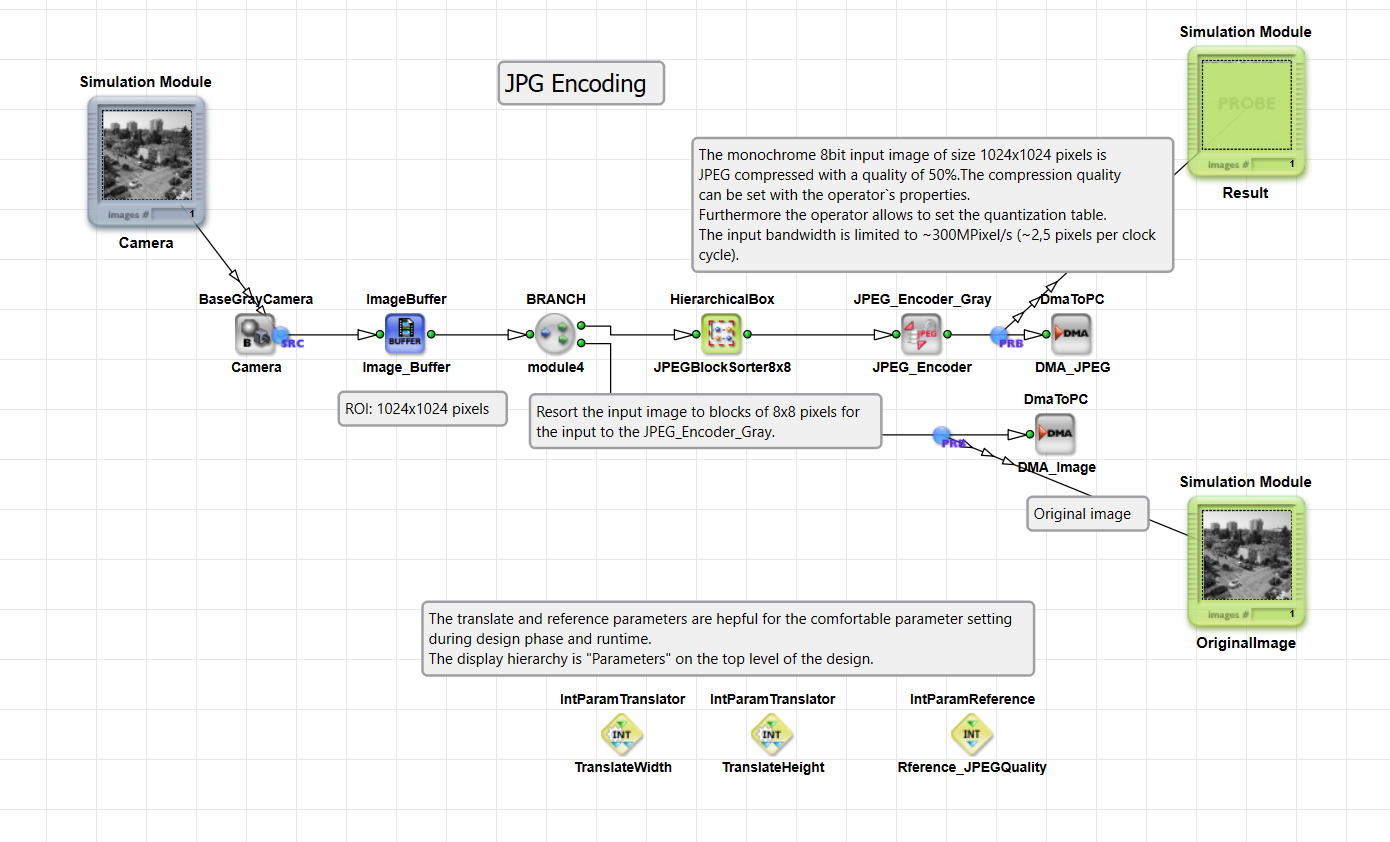

此範例的頂層設計結構具有分離的 Implementation 與 Parameters 模組，且 Implementation 的基本設計結構（請參閱 275）類似於使用 "BasicDesignJPEG" 的範例 。來自 CameraLink Base 配置相機的單色 8 位元影像經過 JPEG 壓縮，並透過 DMA 轉發至 PC。透過第二個 DMA，原始影像會傳輸至 PC。
與算子 JPEG_Encoder_Gray 相比，已過時算子 JPEG_Encoder_Gray 的實作差異如下：
1. 在將輸入像素串流轉發至算子 JPEG_Encoder_Gray 之前，必須進行 8x8 區塊排序。這是在模組
JPEGBlockSorter8x8 中實作的。
2. JPEG_Encoder_Gray 的輸出是一個 Huffman 串流（類似於 JPEG_Encoder_Gray），但不包含 JPEG 標頭。
您會發現一個額外的
3. JPEG_Encoder_Gray 的最大處理速度限制在大約每設計時脈週期 2.5 個像素。因此，對於 125 MHz 的設計時脈頻率（microEnable5 系列），最大輸入頻寬為 312.5 MPixel/s。
